CNC-BEARBEITUNGSZENTRUM

CNC machining center:





SCM area  5-Achs-CNC-Bearbeitungszentrum, CE Ausführung, Neumaschine,


area ist ein CNC-5-Achs-Portalbearbeitungszentrum im Baukastensystem zur Verarbeitung von grossen Holzbauteilen wie BSP-Platten für Wände und BSH- gerade und gebogene Leimbinder. Es bietet die Möglichkeit einer Bearbeitung von Bauelementen mit einer Breite bis zu 4,5 m und einer Länge bis zu 50 m


Erleichterter Zugang zum Arbeitstisch für die Beschickung der Elemente, dank
der Verwendung von Gleitschienen mit kleinem Vertikalprofil und geringem
Platzverbrauch am Boden.
Einfache Bearbeitung auch von sehr dicken Elementen und Verwendung von
Sägeblättern bis zu 1020 mm Durchmesser durch den eigens entwickelten
5-Achs-Fräskopf.
Bedienerfreundliche Maschine und komplette Integration mit den gängigsten
CAD-Systemen in der Branche durch die Maestro Beam&Wall Software.
Keine Kollisionsgefahr und genaue Berechnung der Bearbeitungszeiten durch die
3D-Simulationsstation.

Werkstückbreite max. 4,5 m
Werkstücklänge max. 50 m
Werkstückstärke max. 360 mm
Leistung der Elektrospindel 30 kW
Werkzeugmagazin 12 Plätze
Sägeblattdurchmesser bis zu 1020 mm


Die Maschine kann individuell konfiguriert werden, daher fordern Sie sich Ihr Angebot an.





Wir bewerten und kaufen auch Ihre gebrauchten Maschinen gerne an.

Bitte hier klicken.



SCM area  5 Axes CNC-machining center, CE version, new machine,

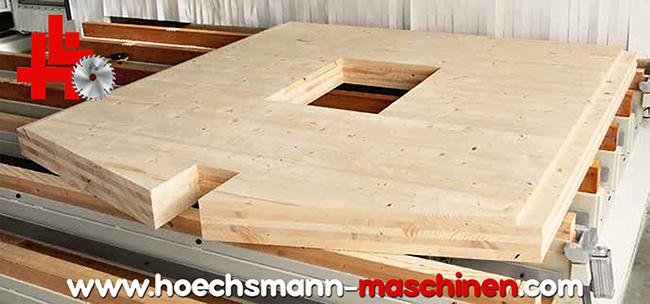

 area is a 5-axis CNC machining centre with a mobile gantry structure and modular composition for processing big timber construction elements, such as CLT panels for walls, straight and curved structural beams. It allows processing of elements up to 4,5 m wide and 50 m long.

FLEXIBILE MACHINING IN SEVERAL APPLICATIONS:
Walls and floors in CLT, curved structural beams, insulating panels and wall panels for caravans, including thick elements with operations performed by a 5-axis routing head.

EASY ACCESS TO THE WORKTABLE for effortless loading of the elements to be processed, thanks to the use of sliding tracks with a low vertical profile and reduced footprint.

MAESTRO BEAM&WALL
The SCM software for timber construction, able to generate machine programs automatically starting from the BTL format, standard of sector, and with the possibility to import other file formats.

NO RISK OF COLLISIONS and precise calculation of the production time, thanks to the 3D simulation station.
Work piece width max. 4,5 metres
Work piece length max. 50 metres
Work piece thickness max. 360 mm
Electrospindle power 30 kW
Tool store 12 positions
Saw blade diameter up to 1020 mm


The machine can be configured individually, so ask for your offer.



Preis
anfragen



Der flexible Arbeitstisch kann mit Referenz- und Spannvorrichtungen für verschiedene Holzbauteile ausgerüstet werden










Sicherheit und Sauberkeit der Anlage dank dem komplett geschlossenen Bearbeitungsbereich und dem innovativen Sicherheitssystem, das den freien Zugang zum Arbeitstisch auch bei Einsatz der Maschine ermöglicht.





Das Fräsaggregat und die Elektrospindel sind speziell zur Durchführung aller für die
Herstellung von Bauteilen erforderlichen Bearbeitungen mit schwerer Zerspanung
entwickelt.



Zum Schneiden von Elementen bis zu 360 mm Stärke ist es möglich, ein Sägeblatt mit 1020 mm Durchmesser mit einer speziellen Absaughaube zu verwenden. Dank der Reduzierung der Drehzahl ist es möglich, die Elektrospindel-Leistungen maximal auszuschöpfen und Schnitte schnell auch bei Elementen hoher Dicke durchzuführen.



Das Hobelaggregat ist mit einer Absaughaube ausgestattet und mit dem Absaugsystem
der Maschine verbunden, um den Arbeitsbereich immer sauber und sichtbar zu halten.



Das Kettensäge-Aggregat ermöglicht schnelle Bearbeitungen: Öffnungswinkel von 90°, Schnitte mit Nesting-Technologie, tiefe Nuten und Spalten auf allen Seiten der Elemente.



Jedes Detail wurde mit Sorgfalt entworfen, die
Reinigung des Arbeitsbereiches und der Umgebung
ist dadurch sicherer und vereinfacht die Bedienung
der Maschine.

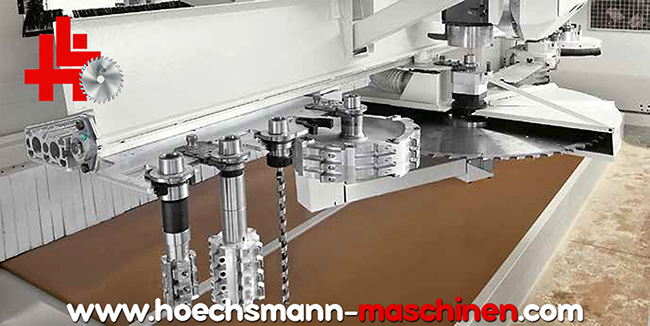

Spezielle Plätze für Sonderaggregate: Sägeblatt mit bis zu 1020 mm Durchmesser, Kettensäge und Hobelaggregat.



Das Werkzeugmagazin hat 12 Plätze und erlaubt so alle Werkzeuge für die verschieden notwendigen Bearbeitungszyklen bereit zu haben. Das Magazin befindet sich am beweglichen Querträger und gewährleistet so die Anwesenheit des richtigen Werkzeugs an Bord was die Durchführung des gesamten Werkstückprogramms beschleunigt.


Die Festsimulationsstation ermöglicht, die Programme im Voraus auf dem PC zu testen und die Operationen, die während der Produktion durchgeführt werden, zu visualisieren. Das hilft Kollisionsrisiken, Fehler und Stillstandzeiten zu vermeiden und bietet die Möglichkeit der Produktionszeit- und Kostenberechnung, um die Leistung der bearbeiteten Aufträge zu bestimmen.
