5 Achsen CNC-BEARBEITUNGSZENTRUM:              CNC workcenter:






SCM  5-Achs-CNC-Bearbeitungszentrum mit Kantenanleimaggregat, Typ morbidelli p200, CE Ausführung, Neumaschine,

Das universelle Bearbeitungszentrum für Fräsen, Bohren und Kantenbearbeitung. Nur ein paar Klicks um das Design festzulegen und die Herstellung der Werkstücke jeglicher Form kann beginnen. Es ermöglicht jede Art von Kanten sehr leicht anzuleimen. Dieses Bearbeitungszentrum ist einzigartig auf dem Markt und sticht besonders hervor mit einem unvergleichlichen Preis-Leistungs-Verhältnis. Außerdem, verfügt es über„He-Pod“-Saugern, die die dritte Dimension auf dem Arbeitstisch darstellen.

optional mit automatischen Rüsttisch TV-FLEXMATIC


Arbeitsbereich
Abmessungen X-Y Achsen mm 3110x1620
3710x1620
5510x1620
Achsen
Plattendurchgang in Z  m/min 180
Vektorgeschwindigkeit mm 56 (ProSpace)
78 (ProSpeed)
Fräseinheit
Motorleistung (max.) kW (hp) 15 (20,5)
Drehzahl (max.) U/Min 24000
Werkzeugmagazin (max.) Plätze 60
Bohreinheit
Unabhängige Vertikalspindeln (max.) Anzahl 21
Unabhängige Horizontalspindeln (max.) Anzahl 12
Drehzahl (max.) U/Min 8000
Integriertes Nut- / Sägeaggregat in X, Durchmesser  mm 125
Kantenbearbeitungsaggregat
Kantenhöhe mm da 16 a 85
Kantendicke mm da 0,4 a 3



RUNDUM GUT
Optimierung des Platzbedarfs dank der ProSpace Lösung. 360° zugänglich und ergonomisch, keine Hindernisse rund um die Maschine, alle Bauteile befinden sich im Inneren.

TOP QUALITÄT
Unübertroffene Endbearbeitung durch das Kantenbearbeitungsaggregat, das die Bearbeitung für eine Plattendicke bis 80 mm ermöglicht, und die neue JQX (Just Quality eXtreme) 5-Achs-Elektrospindel mit Direktantrieb. Diese gewährleistet vibrationsfreies Arbeiten und mit Drehzahlen von bis zu 8000 U /min. dank der Hochleistungsbohrköpfe mit RO.AX (Rotoaxial Spindeltechnik) Spindeln.

3D ARBEITSTISCH:
SAUGER HE-POD
Sein Alleinstellungsmerkmal auf dem Markt: man kann die zu bearbeitende Werkstücke anheben und dadurch die Bearbeitungsabmessungen maximal ausnutzen, um folglich mehr Elemente aus einer Einzelpositionierung zu gewinnen. Vollautomatische Arbeitszyklen, weniger Werkzeugwechsel, bessere Werkzeugwegoptimierung, sind unerlässlich für die jenigen, die die Produktivität steigern wollen.


Die Maschine kann individuell konfiguriert werden, daher fordern Sie sich Ihr Angebot an.





Wir bewerten und kaufen auch Ihre gebrauchten Maschinen gerne an.

Bitte hier klicken.



SCM  5 Axes CNC-workcenter with edgebanding unit, type morbidelli p200, CE version, new machine,
Universal machining centre designed to satisfy any drilling, routing and edgebanding requirement. Just few clicks to design and manufacture pieces of any shape and to easily apply several typologies of edge. Unique on the market in having an unrivalled price-performance ratio, and “HE-PODs” that add the third dimension to the worktable.

Working areas
X-Y axes dimensions mm 3110x1620
3710x1620
5510x1620
Axes
Z axis panel passage m/min 180
Vectorial speed X-Y axes mm 56 (ProSpace)
78 (ProSpeed)
Routing unit
Motor power (max.) kW (hp) 15 (20,5)
Rotation speed (max.) rpm 24000
Available tools on tool changer (max.) places 60
Drilling unit
Independent vertical spindles (max.) n. 21
Independent horizontal spindles (max.) n. 12
Rotation speed (max.) rpm 8000
Integrated blade in X, diameter mm 125
Edgebanding unit
Edge height mm from 16 to 85
Edge thickness  mm from 0,4 to 3




FREEDOM AT 360°:
ALL FREEDOM
Optimizing the space within your factory thanks to the Pro-Space solution. Maximum ergonomic load, the absence of perimetral protections allows the access to the work table from all sides of the machine.

SUPERIOR QUALITY:
ALL TOP QUALITY
Unmatched finishing in its category thanks to edgebanding unit which can process edges up to 80 mm thick, to the JQX (Just Quality eXtreme) 5-axis direct-driven spindle head which ensures the total absence of vibrations and to the high-performance drilling heads with RO.AX (Rotoaxial spindle technology) spindles and rotation speed up to 8000 rpm.

3D WORKTABLE :
“HE-PODs”
Unique on the market, it can lift work pieces in order to get a best use to the worktable dimensions and to machine multiple parts with a single positioning. Fully automatic work cycles, less tool changes, better optimisation of tool paths, essential to increase the productivity.


The machine can be configured individually, so ask for your offer.



Anfragen

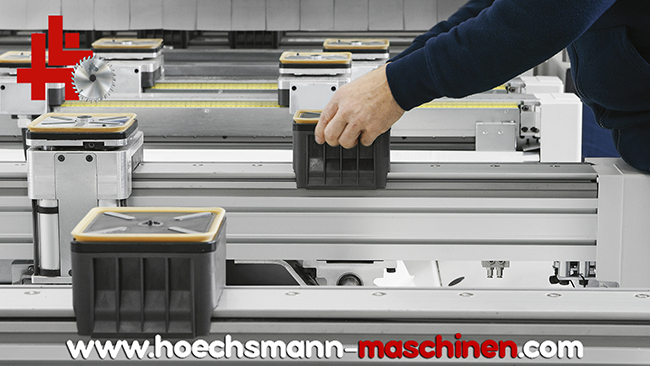

HE-POD Sauger

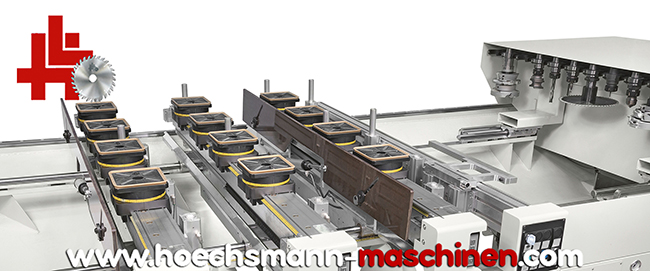

Arbeitstisch mit HE-POD Sauger


Kantenanleimaggregat


Bündigfräsaggregat


Bündigfräsaggregat


Ziehklingenaggregat


Kantenmagazin


HE-POD Sauger


5-Achs Spindel

Prisma 5-Achs-Elektrospindel




Rapid 12 Werkzeugwechsler

TRB 14 Werkzeugwechsler

TRC 32 Werkzeugwechsler



Staub-/Späheauffangbehälter

Vakuumpumpe platzsparend im Maschinenbett integriert

SCM TecPad


Barcodeleser
